開拓普解讀2018年LED小間距行業重點關鍵詞
2017年小間距顯示屏越戰越強，霸者地位堅不可摧。2018LED小間距顯示屏將會擁有更強的競爭力和更為廣闊的市場。小間距LED顯示屏行業發展中涌現的幾個重點關鍵詞值得為大家剖析解讀。
關鍵詞一：COB
今年以來，小間距LED顯示屏領域，技術突破的重點不再聚焦于像素間距的減小，行業創新的思路逐漸聚焦于上游，推動了COB這種封裝方式開始在小間距領域施展拳腳。
COB直接將LED晶元焊接于電路板，再加上一層光學硅膠的保護外殼，對于晶元防潮、防磕碰、散熱、穩定性更加有益。并且，由于不存在SMD需要采用的回流焊工藝，更進一步提高了面板穩定性。在1mm以下小/微間距領域，COB在制造成本上也具優勢。
近年來COB封裝的關注熱度不斷攀升，一些終端制造商相繼推出基于COB的應用，并已在以指揮調度中心為代表的高端應用中斬獲不少項目，更向世人展示了其在數字化影院、數字影視制作等領域的應用前景。
行業對于技術導向的選擇，將很可能對LED產業格局產生重大影響。
關鍵詞二：microLED
micro-LED是基于微小的LED晶體顆粒作為像素發光點。采用數十微米級的LED晶體，實現0.5-1.2毫米像素顆粒的顯示屏。
相對于小間距LED顯示屏的普及化，mini-LED的即將到來，micro-LED似乎還有相當長的路要走，技術障礙在于“巨量轉移”環節，而業界目前對于這一問題尚沒有成熟的解決方案。
在傳統小間距LED已面臨更小像素挑戰，而micro-LED尚未解決技術和成本難題的背景下，mini-LED先行一步。
當前micro-LED的應用方向主要集中于亮點，其一是大尺寸顯示應用，如開拓普的小間距大尺寸高分辨率室內/戶外LED顯示屏，三星計劃于2018年推出的150英寸micro-LED電視等。其二是以VR設備、智能穿戴為核心的小尺寸設備。
關鍵詞三：電源信號雙備份
小間距LED顯示屏市場的蛋糕越做越大，將行業熱度推高，帶動了應用的進一步普及。值得關注的是，LED小間距在各類重大會議、賽事上頻頻露面。
作為高精密設備，用戶對于小間距LED屏的需求除去顯示效果的優異外，還伴隨有穩定性方面的考量。因此，小間距LED顯示屏作為會場主屏時，其穩定性考核是重中之中，“不能黑屏”成為擁有一票否決權的關鍵一票。
正因如此，杜絕黑屏現象成為屏企研發的核心訴求點，由此也帶熱了“雙備份”設計熱潮。屏蔽黑屏問題，其實就是防止信號和電源的意外中斷，因此，電源和信號的雙備份成為當下不少屏企針對高端市場產品的設計準則。

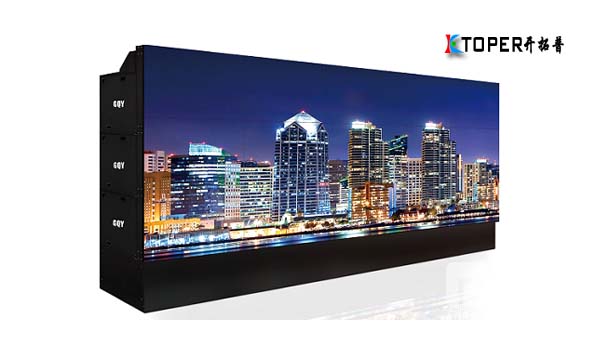

如市場上常見的開拓普微間距系列，均具有雙電源冗余備份功能和雙路信號熱備份功能。
微間距LED顯示屏單元支持雙冗余電源供電，在某一路供電電源出現故障的情況下，自動切換至另一電源供電，可以保證設備正常運行，從而保證供電的安全性。
微間距LED顯示屏單元采用雙路信號熱備份輸入方式，各單元控制模塊會自動檢測兩路輸入信號完整性，在主輸入信號完整性良好的情況下，系統默認將主輸入作為輸入源，當主輸入信號不完整或信號故障則系統自動切換至備輸入信號，切換時間<0.5秒。
關鍵詞四：可視化應用

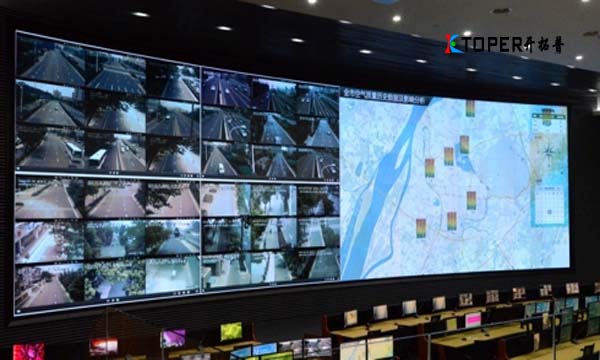

隨著行業理解的加深可視化這個概念在內涵上也得到了深化和升級。與以往簡單要求“信號上墻”的“表層”可視化不同，現階段的可視化應用開始向下深挖，在“能看”的基礎上，更要實現LED大屏幕與用戶自有業務體系的深層次對接融合，并能實現跨部門、跨地域的高效業務聯動，讓大屏系統在用戶業務的每個環節中都能發揮決策價值，做到“好用”。
真正的可視化不僅僅是將后臺數據轉化成圖形顯示，不僅是“看”這么簡單，而是要讓大屏系統真正地“用”起來。在大屏背后高效的數據采集、分析、處理系統中，必須要深度了解并與用戶的業務流程和已有數據網絡形成無縫對接，讓大屏顯示的信息真正能在用戶業務的每一道流程發揮作用，為用戶提供高效、直觀、精準的決策依據。簡言之，就是讓大屏及其顯控系統真正地參與到用戶業務流程中去，創造和發揮更大的價值。
關鍵詞五：新技術新突破
對于小間距LED顯示屏而言，盡管像素間距并非衡量顯示屏品質、畫質、可靠性等指標的指標，并且伴隨企業對于應用層面關注度的增強而不再是企業比拼的看點，但從技術角度，特別是對于大型上市企業而言，像素間距仍然是構建企業差異化競爭壁壘的焦點。由此，繼1.2mm產品成為主流后，不少巨頭開啟了1.0mm以下產品的角逐。
這不僅是企業研發、制造等相關實力的展示，是在同質化競爭紅海格局下差異化競爭優勢的構建。更為重要的是，隨著更小像素間距的技術突破不斷實現，與其他技術陣營相比，小間距LED在分辨率方面的“短板”不斷得到彌補，加速了技術路線之間的優勢平衡。換句話說，對于小間距LED屏企而言，包括提升分辨率在內的種種新的技術突破，不僅有益于其與同行間的競爭，更加有助于爭奪其他技術既有或潛在的市場份額。因此，未來無論SMD，還是COB，抑或是mini-LED、micro-LED，對于極致畫質及可靠性的追求仍是新技術突破不斷涌現的源源動力。
關鍵詞六：多應用領域拓展
2018年，小間距LED屏行業值得關注的趨勢之一是，應用領域的日益多元化。其應用不僅集中于以監控、展覽展示為核心業務的傳統領域，而是向以往較少涉及甚至從不涉足的領域邁開了實質性的步伐。
小間距LED在影院的應用構想已經提出了多年，但三星此舉可謂實現了該技術在影院行業的真正落地，這也為小間距全面進軍以影院為代表的休閑放映類應用做出了有益的嘗試。不僅如此，在幾乎被LCD壟斷的廣告機領域，小間距LED今年的表現也十分搶眼。
小間距LED屏逐漸走出了人們腦海中僅被用于大屏監控等領域的禁錮，開始在多領域開花。這對于加快小間距LED的普及，拓寬市場，緩解內部同質化競爭無疑有著積極的意義。
關鍵詞七：燈珠小型化
整個全彩LED顯示屏行業越來越小的像素間距是一條主線，變化的核心其實是基于發光效率的不斷提升。在同等亮度需求下，發光效率越高，LED燈珠所需的晶體面積就越小。光效的提升，使得更小的燈珠也能滿足以往同等亮度的需求，隨即帶來了一個燈珠不斷小型化的過程。
從P1.5-P2屏采用的1mm燈珠，到P1.2及以下產品所采用的0.4-0.8mm燈珠，可以看到，封裝成品的規格在不斷變小。這一趨勢的出現背后，有諸多原因。其一是小間距LED顯示屏遵循半導體行業發展的規律，技術進步是不可阻擋的，這一進步包括上游晶片、中游封裝等方面的進步，即更高的光效推動了燈珠尺寸的下降。
另一個原因是來自用戶需求。4K甚至未來的8K已經幾乎成為了行業應用的標準，這也迫使小間距LED屏企必須在競爭標準上跟上競爭對手的步伐。
燈珠的小型化必將是一個長期存在的進程，這對于現有的SMD工藝來說無疑提出了更大挑戰。這也是COB等封裝技術關注度提升的原因。而即便是mini-LED、micro-LED，也需要解決巨量轉移的技術難題。
